下面我将为你提供一个全面的指南,从最简单的方法到更高级的定制，并附上完整的代码示例。

（图片来源网络，侵删）

核心概念

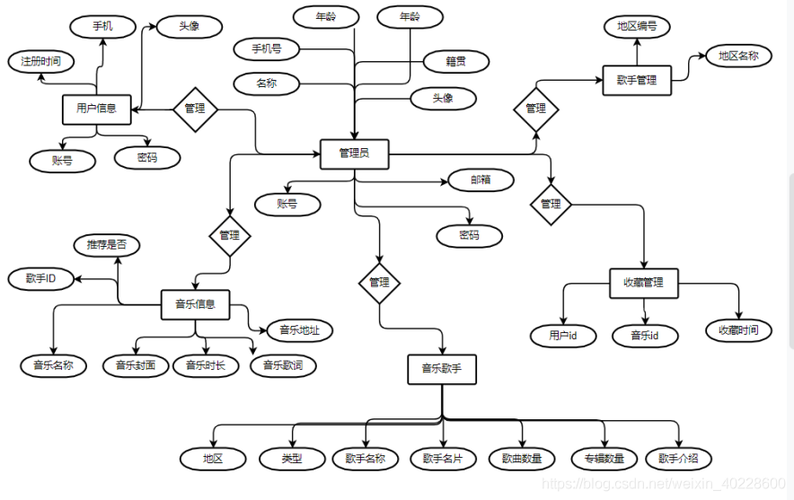

一个关系图（或称网络图、图论图）由两部分组成：

节点：代表图中的实体，比如人、公司、文件等。
边：代表节点之间的关系，朋友”、“属于”、“依赖”等。

我们的目标就是用 JavaScript 在网页上绘制这些节点和边，并让它们能够以某种有意义的布局展示出来。

使用成熟的可视化库（推荐）

对于绝大多数应用,直接使用现成的库是最高效、最稳定的方法，这些库已经解决了布局算法、渲染、交互等所有复杂问题。

主流库推荐

库名	特点	适用场景	学习曲线
D3.js	功能最强大、最灵活，底层基于 SVG 和 Canvas。	需要高度定制化、复杂的动态数据可视化。	较陡
ECharts	百度出品，配置简单，内置多种图表类型和布局。	快速开发，对性能要求高，需要多种图表类型。	平缓
G6	蚂蚁集团出品，专注于图可视化，内置多种智能布局。	复杂关系网络分析，大规模图数据，强调交互体验。	平缓
Vis.js	轻量级，易于使用，节点和边可以自定义为 HTML 元素。	中小型图，需要将复杂 DOM 元素作为节点。	平缓

如果你是初学者或想快速实现,ECharts 或 G6 是绝佳选择，如果你需要完全的控制力，并且不畏惧学习曲线，D3.js 是你的终极武器。

（图片来源网络，侵删）

使用 Canvas 手动实现（原理讲解）

如果你想深入理解关系图的底层原理,或者有非常特殊的渲染需求，可以尝试自己用 Canvas 实现，这会让你明白布局算法和渲染循环的重要性。

我们将手动实现一个简单的力导向布局图。

核心步骤

HTML 结构: 创建一个 <canvas> 元素。
数据准备: 定义节点和边的数组。
物理模拟 (力导向布局):
- 斥力: 所有节点之间互相排斥，避免重叠。
- 引力: 连接的节点之间互相吸引，保持距离。
- 通过不断计算和更新这些力,节点会逐渐移动到能量最低的稳定状态，形成自然的布局。
渲染循环: 在每一帧中，清空画布，根据节点的当前位置重新绘制所有节点和边。
交互: 监听鼠标事件，实现拖拽、高亮等交互。

完整代码示例（使用 ECharts - 最简单）

这里我们使用 ECharts 来快速创建一个交互式关系图。

HTML 文件 (`index.html`)

<!DOCTYPE html>
<html lang="zh-CN">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">JavaScript 关系图示例</title>
    <!-- 引入 ECharts 文件 -->
    <script src="https://cdn.jsdelivr.net/npm/echarts@5.4.3/dist/echarts.min.js"></script>
    <style>
        body {
            margin: 0;
            padding: 20px;
            font-family: Arial, sans-serif;
            display: flex;
            flex-direction: column;
            align-items: center;
        }
        #main {
            width: 100%;
            max-width: 1000px;
            height: 600px;
            border: 1px solid #ccc;
            border-radius: 8px;
        }
    </style>
</head>
<body>
    <h1>我的关系图</h1>
    <div id="main"></div>
    <script src="graph.js"></script>
</body>
</html>

JavaScript 文件 (`graph.js`)

// 1. 初始化 ECharts 实例
const chartDom = document.getElementById('main');
const myChart = echarts.init(chartDom);
// 2. 准备数据
// 节点数据
const nodes = [
    { id: 'A', name: '节点 A', symbolSize: 60, itemStyle: { color: '#5470c6' } },
    { id: 'B', name: '节点 B', symbolSize: 50, itemStyle: { color: '#91cc75' } },
    { id: 'C', name: '节点 C', symbolSize: 55, itemStyle: { color: '#fac858' } },
    { id: 'D', name: '节点 D', symbolSize: 45, itemStyle: { color: '#ee6666' } },
    { id: 'E', name: '节点 E', symbolSize: 50, itemStyle: { color: '#73c0de' } },
    { id: 'F', name: '节点 F', symbolSize: 40, itemStyle: { color: '#3ba272' } },
    { id: 'G', name: '节点 G', symbolSize: 50, itemStyle: { color: '#fc8452' } },
    { id: 'H', name: '节点 H', symbolSize: 45, itemStyle: { color: '#9a60b4' } }
];
// 边数据，表示节点之间的关系
const links = [
    { source: 'A', target: 'B' },
    { source: 'A', target: 'C' },
    { source: 'B', target: 'D' },
    { source: 'C', target: 'E' },
    { source: 'D', target: 'F' },
    { source: 'E', target: 'F' },
    { source: 'F', target: 'G' },
    { source: 'G', target: 'H' }
];
// 3. 配置项
const option = {
    // 标题 {
        text: '关系网络图',
        left: 'center'
    },
    // 工具箱
    toolbox: {
        feature: {
            restore: {},
            saveAsImage: {}
        }
    },
    // 提示框
    tooltip: {},
    // 力导向布局相关的配置
    series: [
        {
            name: '关系图',
            type: 'graph', // 图表类型为 'graph'
            layout: 'force', // 使用力导向布局
            data: nodes, // 数据
            links: links, // 关系数据
            // 力导向布局的详细配置
            force: {
                repulsion: 500, // 节点间的斥力因子，值越大，斥力越大
                edgeLength: 100, // 边的长度，值越大，节点间距离越远
                gravity: 0.1 // 节点向中心的引力因子
            },
            // 自定义标签样式
            label: {
                show: true,
                position: 'inside',
                fontSize: 12
            },
            // 鼠标悬停时的高亮样式
            emphasis: {
                focus: 'adjacency', // 高亮与当前节点相邻的节点和边
                lineStyle: {
                    width: 10
                }
            },
            // 缩放和平移
            roam: true,
            // 自定义边的样式
            lineStyle: {
                color: 'source',
                curveness: 0.3
            }
        }
    ]
};
// 4. 使用配置项显示图表
myChart.setOption(option);
// 5. 窗口大小改变时，重置图表大小
window.addEventListener('resize', function() {
    myChart.resize();
});

如何运行

将上面的 HTML 代码保存为 index.html。
将 JavaScript 代码保存为 graph.js，并与 index.html 放在同一个文件夹下。
用浏览器打开 index.html 文件。

你将看到一个交互式的力导向关系图,你可以：

（图片来源网络，侵删）

拖动节点。
缩放和平移整个画布。
将鼠标悬停在节点上,查看其相邻关系。
点击右上角的“下载”按钮保存图片。

进阶功能

一旦你掌握了基本用法,可以尝试以下进阶功能：

动态数据: 使用 echartsInstance.setOption(newOption) 方法来动态更新或添加节点和边。
更复杂的布局: ECharts 和 G6 提供了多种布局算法，如圆形布局、树状布局、dagre布局（用于流程图）等。
自定义节点和边: 节点可以是图片、HTML 片段，边也可以是曲线、虚线等。
丰富的交互: 实现点击节点弹出详情、拖拽节点后更新布局、搜索并高亮特定节点等。
数据绑定: 将你的关系图与后端 API 结合，实现数据的动态加载。

希望这个详细的指南能帮助你开始你的 JavaScript 关系图项目！
